환경사업부

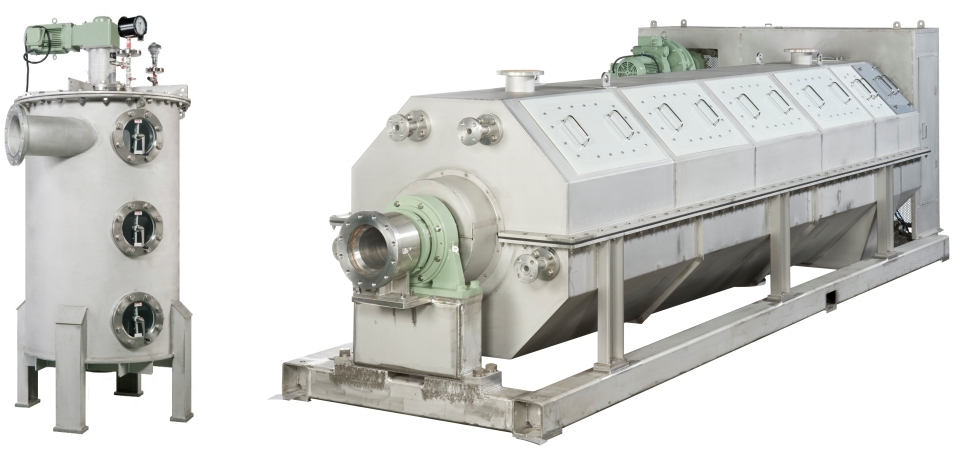

스크류 프레스
공공시설 중에서 온실효과 가스의 배출이 많은 하수처리장의 배출량 삭감이 요구되고 있습니다.
차동회전식 고효율 스크류프레스 탈수기는 난분해성 오니에 대해서도 저동력으로 효율적인 탈수를 실현하고 저함수율 케익을 얻을 수 있는 고성능 탈수기 입니다.

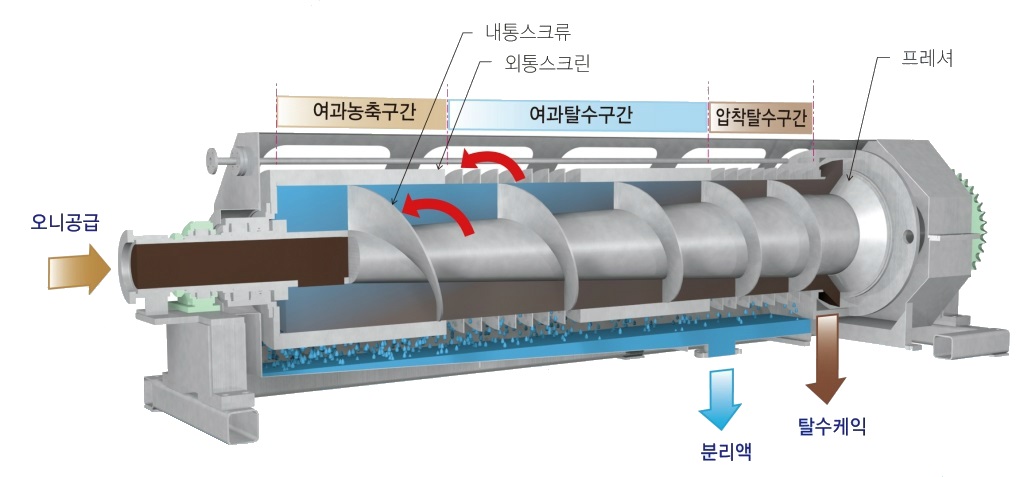

· 구조 및 원리
① 오니공급
응집혼화조에서 최적의 플록으로 조정된 응집오니는 일정한 압력으로 연속적으로 공급됩니다.

② 여과농축
축 중심을 통해 본체에 공급된 오니는 전단의 여과농축 구간에서 충분히 농축되어 1차 탈수됩니다.

③ 여과탈수
여과탈수 구간에서는 오니성상에 맞춘 스크린의 틈새로 효육적이고 양호하게 여과탈수가 시행됩니다.

④ 압착탈수
압착탈수 구간에서는 점차 감소하는 여과실과 출구측에서 압력이 조정된 프레셔에 의해 압찰탈수되며 또한 스크류에 의한 전단력도 가해져 저함수율화 됩니다.

⑤ 케익배출
저함수율화 된 케익은 프레셔를 밀어서 연속적으로 탈수기 외부로 배출됩니다.
· 특징

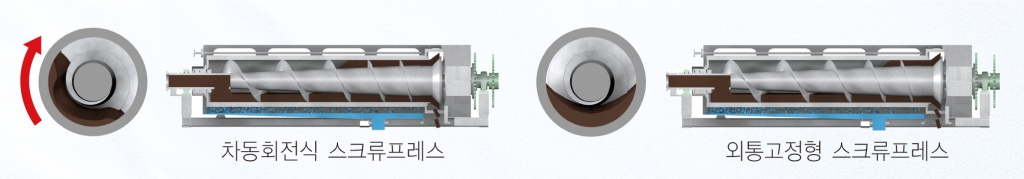

① 독특한 차동회전 스크린
외통스크린이 회전하기 때문에 농축 구간에서는 항상 새로운 여과면이 공급되어 높은 여과성능이 발휘되므로 짧은 길이에서도 고농축이 가능하게 됩니다. 또한 압착탈수 구간에서는 균일하게 높은 압밀케익층이 형성되므로 외통스크린 고정형에 비해 함수율이 더욱 저감됩니다.

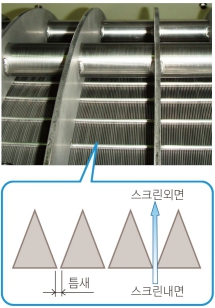

② 분리성능이 우수한 웨지와이어 스크린
높은 개구율과 강도를 유지 할 수 있는 웨지와이어 스크린은 단시간에 오니를 분리하고 높은 여과속도의 유지가 가능합니다.
또한 눈막힘이 일어나기 어렵고 세정성이 뛰어나기 때문에 스키린은 소량의 세정수로 효율적인 세정이 가능합니다.

③ 안정된 함수율이 얻어지는 제어방식
스크린의 고형물량의 부하를 일정하게 유지하고 압입되는 압력을 일정하게 제어함으로 안정된 분리액의 SS회수율과 탈수케익의 함수율을 유지합니다.

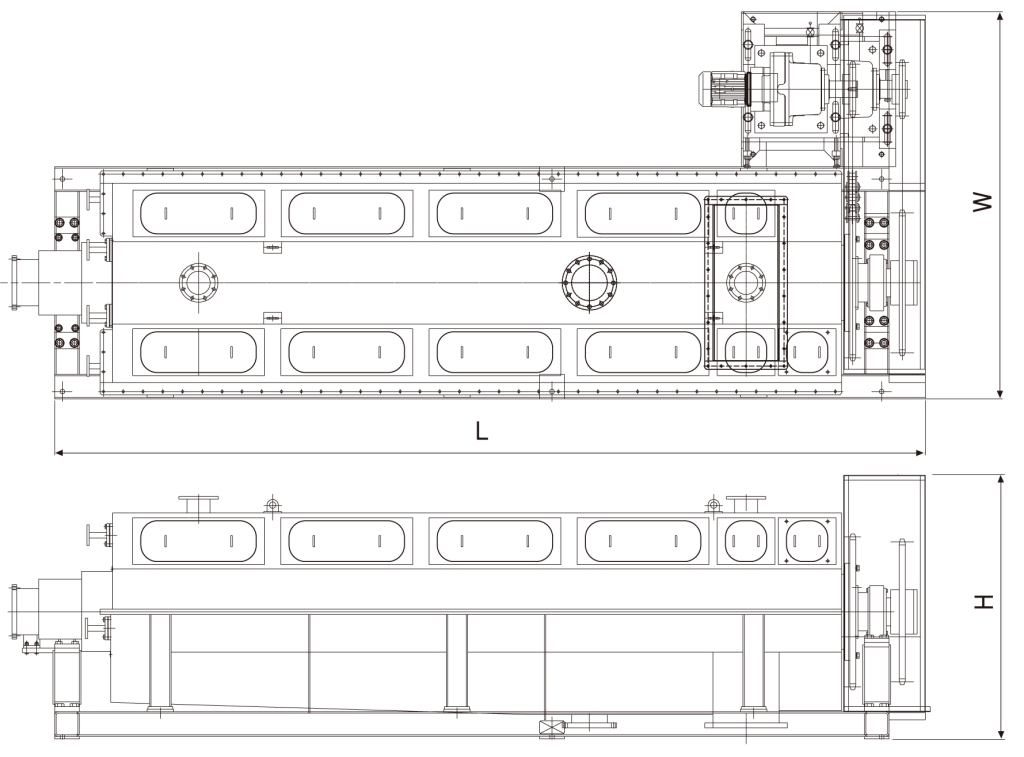

· 사양
형 식 스크린내경
(mm)
처리능력(注)
(kg-DS/h)
치수 (mm) 중량
(ton)
총출력
(kw)
A B C
SP30 300 35 3,000 1,600 800 2 1.15
SP40 400 65 4,000 1,800 950 3.2 2.25
SP50 500 105 4,700 2,200 1,000 4.6 2.25
SP60 600 155 5,200 2,400 1,300 7 3.7
SP70 700 220 5,900 3,000 1,500 8.8 5.9
SP80 800 295 6,600 3,400 1,600 11 5.9
SP90 900 380 7,400 3,800 2,000 14 7.7
SP100 1000 480 8,100 4,000 2,100 18 7.7
SP110 1100 590 8,900 4,400 2,300 20 9.7
SP120 1200 710 9,600 4,600 2,500 23 11.2
(注)처리능력은 혼합생오니로 공급오니농도 1.5%시의 표준 처리량을 표시 합니다.
적합치수는 오니생성과 공급오니량 등에 의해 변화하므로 선정시에는 폐사에 문의 바랍니다.
사양은 개량 등에 의해 예고없이 변경될 수 있습니다.
